四轴点胶机-三维全自动视觉旋转点胶设备

鸿达辉科技四轴点胶机系列产品，针对球形曲面、垂直内壁等复杂结构工件的精密点胶需求研发。该系列产品在X、Y、Z三轴基础上增加R旋转轴，支持360°全方位点胶，实现倾斜、圆弧等复杂轨迹精密点胶。设备采用高刚性机械结构与精密运动控制系统，具备重复定位精度高、出胶稳定可靠的优势。

高精度

点胶精度可达微米级

效率高

高速点胶，显著提升生产效率。

全方位点胶

实现倾斜、圆弧等复杂轨迹点胶

应用广

多场景适配

四轴点胶机系列介绍-Characteristic

系列概述

鸿达辉科技四轴点胶机系列，专为解决球形曲面、垂直内壁及L型空间等复杂结构工件的精密点胶难题而设计。在传统三轴（X、Y、Z）基础上，创新引入旋转轴（R轴/A轴），通过四轴联动控制，实现对产品表面任意位置的精准定位，支持平面及复杂曲面（包括内壁、侧壁、拐角等）的连续、均匀涂胶，覆盖360°全方位作业。

鸿达辉科技该系列机型丰富，涵盖桌面式、离线式、在线式、双工位及双头等多种规格，可灵活适配不同产线布局与作业模式。同时，我们提供深度定制服务，根据具体工艺要求、产能规模及现场空间条件，进行专属配置优化，确保在各类生产场景中均能实现高效、稳定的运行。

系列优势

在标准三轴点胶机的基础上，加入了旋转轴。点胶针头不仅可以垂直向下，还可以与垂直方向形成一定的夹角。这使得机器能够轻松地将胶水涂布在产品的内壁、外壁、垂直面、缝隙内以及球形曲面等复杂位置。

核心配置构成

系统模块	核心组件	说明与选型建议
运动系统	驱动电机	高精度、高产线建议:伺服电机，搭配高精度的研磨级滚珠丝杆和精密直线导轨，实现高速、精准的运动控制。一般精度需求可选:步进电机，作为性价比之选，满足基础的点胶需求
控制系统	控制卡/PLC + 操作界面	基础/通用型:采用PLC控制器+触摸屏/手持编程器，主流且稳定高端/复杂型:选用集成化的专用控制器，支持空间圆弧插补等复杂算法，集成视觉功能，适应复杂轨迹
视觉系统	CCD相机 + 软件	标配:CCD工业相机基础功能:辅助编程和定位补偿高阶功能:实现2D/3D视觉引导、飞拍定位等高级应用
点胶系统	点胶阀 + 控制器 + 供胶装置	通用型:压电/气动喷射阀，适用于高频率、微量的非接触式点胶接触式:精密点胶针筒，简单可靠，适用于点、线、面等常规点胶高粘度胶水:螺杆阀，通过螺杆旋转精准控制流量。双组份胶水:双液点胶阀，用于A/B胶按比例混合后点胶。
辅助模块	工装夹具、报警与清理、温度控制	工装夹具:用于在机器工作台上精确定位产品报警与清理:配备胶量监测报警、胶嘴自动清理等功能，保证生产稳定性和质量温度控制:可加装恒温控胶模块，确保胶水粘度稳定

四轴点胶机的类型及优点

Z轴旋转四轴点胶机

优势：点胶头本身可在Z轴上进行360°无死角旋转，并能倾斜至特定角度。动作灵活，结构相对简单，技术成熟，运作稳定

选型建议：尤其适合处理工件的内壁、垂直面、缝隙等深腔或狭窄区域的点胶。

Y轴旋转四轴点胶机

优势：效率提升，第四轴为旋转工作台（即Y轴旋转），可在点胶的同时带动工件旋转，实现“边点胶、边加工”。常配置为“双Y轴”结构，可在点胶同时进行上下料，大幅提升生产效率。扩展性更强，便于扩展出多个点胶头，实现多工位并行作业。

选型建议：尤其适合大批量、节奏快的产线场景，如圆形、环形、对称型工件的圆周轨迹点胶，以及对节拍要求高的流水线作业；

四轴桌面点胶机

结构紧凑：台式结构体积小、重量轻，可直接放置于常规桌面使用，节省空间。

操作简便：编程直观简单，上手快，适合频繁更换产品的小批量、多品种生产。

成本较低：结构相对简单，设备投入和维护成本较低，经济实惠。

四轴落地式点胶机

稳固高效：采用重型机架，结构极其稳固，高速运动时也能保持高精度。

产能突出：一台机器的工作效率约等于3台传统机型，适合大批量、24小时连续作业。

大范围作业：工作行程通常更大，可处理大尺寸或重型工件。

智能集成化：普遍集成先进的视觉定位系统（CCD）和自动校准功能，实现智能化生产。

四轴点胶机应用场景和行业-Application Scenarios

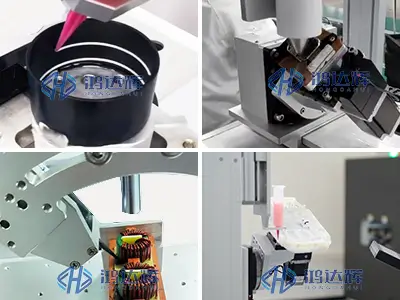

应用场景

环形点胶

场景描述：在圆形部件上均匀涂胶，如电子线圈、轴承、笔筒或圆形五金件。

技术点：这是四轴点胶最标志性的应用。通常用旋转台带动工件转动，点胶头固定，实现完美的 360°曲面连续点胶，确保了胶线的均匀和连续。

实践案例：医疗导管的侧缝和环形粘接面
多面体加工

场景描述：为立方体零件的多个侧面连续、无缝点胶，如手机中框的立体防水线、传感器外壳。

技术点：传统三轴遇到侧面时需要人工翻转，效率低下。四轴系统可自动旋转，在不同平面之间实现连贯、不间断的点胶路径。

实践案例：新能源汽车电池托架的内壁涂胶。
微型元件

场景描述：为微小、高精度的芯片或元器件进行封装、底部填充（Underfill）。

技术点：四轴系统的高重复精度可达微米级，如鸿达辉科技四轴系列可达±8μm，并能在倾斜、狭窄空间内灵活调整角度，确保胶体精准无污染。

实践案例：血糖试纸试剂点胶。
异形轨迹

场景描述：沿着复杂、不规则的3D路径涂胶，如汽车灯罩（图示）、智能手表曲面屏边框。

技术点：四轴系统通过多轴协同运动，使点胶头能完美贴合各类异形曲面，从根本上解决因几何复杂导致的胶水不均问题。

实践案例：汽车电子控制单元（ECU）模块的曲面密封。
快速换型

场景描述：在多品种、小批量的生产中，快速切换点胶程序以适应不同产品。

技术点：得益于计算机控制的可编程性，四轴系统可存储大量程序（9999+个），并通过视觉系统自动纠偏，将换型时间从小时级缩短到分钟级。

实践案例：多品种混线的3C电子与汽车零部件生产。

四轴点胶机应用行业

消费电子

关键工艺：精密粘接、灌封、微型元件封装

具体应用案例：手机、笔记本边框粘接；摄像头模组、耳机组件立体粘接
半导体 & PCB

关键工艺：芯片底部填充、保护性涂覆

具体应用案例：芯片、半导体封装；PCB板三防漆选择性涂覆；Mini LED巨量转移。
汽车制造

关键工艺：关键部件密封、精密装配

具体应用案例：车灯、传感器密封；ECU模块灌封、ADAS雷达组件点胶；线束固定
医疗器械

关键工艺：无菌微量点胶、精密组装

具体应用案例：医疗导管、一次性诊断设备的精密涂覆；植入式器械封装；生物传感器
新能源 & 光通信

关键工艺：电池组密封,光纤固封

具体应用案例：动力电池模组粘接与密封；太阳能电池板汇流条涂布；光纤器件固封
一般工业

关键工艺：零件涂覆,通用粘接

具体应用案例：五金零部件涂覆；继电器、连接器绝缘处理；LED、扬声器点胶

除了上述场景，四轴点胶系统还有两个重要的进阶应用方向：

在线式流水线作业

集成视觉系统，实现在动态流水线上的跟随点胶，普遍适用于PCB、汽车电子等批量生产场景
特殊功能集成

可集成自动称重、高度补偿、激光测高等功能，或与UV固化炉联动，形成完整的自动化解决方案

四轴点胶机VS三轴点胶机-Difference

参数	三轴点胶机	四轴点胶机
轴系结构	X、Y、Z 三直线轴，点胶头始终垂直向下	X、Y、Z + 旋转轴（R轴/A轴），可实现360°平面旋转
核心能力	处理平面及简单弧面的直线、圆形等规则轨迹	胜任圆柱/圆锥/回转体及工件侧面/内壁点胶，一次装夹连续旋转
效率 & 良率	规整平面作业稳定，复杂多角度需多次装夹，一致性一般	一次装夹完成360°回转，避免堆胶/断胶，综合效率提升明显，良率大幅优化
投资定位	经济入门级，适合平面基础点胶，预算有限场景	投资定位：性价比均衡之选，覆盖绝大多数异形/回转体，主流升级方案

常见问题-FAQ

Q1：定位精度是多少？

A：看订购产品的配置。普通配置定位精度±0.02mm。配备视觉系统等配置，点胶定位精度可达±0.01mm以内。

Q2：重复精度是多少？

A：看订购产品的配置。普通配置重复精度±0.02mm。配备视觉系统等配置，点胶重复精度可达±0.01mm以内。

Q3：如何根据胶水选点胶阀？

A：低粘度胶水（UV胶、快干胶）选喷射阀或螺杆阀；高粘度（硅胶、导热膏）选螺杆阀+加热供胶；双组份胶需配混合管。通用场景可用针阀。
Q4：编程复杂吗？

A：编程不复杂。支持手持示教编程（移动针头记录路径），无需代码；也可导入CAD图纸。可存储1000+程序，支持MES对接。并且有免费培训服务。
Q5：我可以给四轴点胶机定制功能或者设备配置吗？

A：可以的。鸿达辉科技支持所有类型点胶机的非标定制服务。即使是小批量的也可以。
Q6：能处理异形和曲面工件吗？

A：可以。四轴通过旋转轴灵活调整角度，对圆柱体实现360°环形涂胶，对弧形内腔实现无断点三维点胶。
Q7：选择单平台还是双平台好？

A：单工位适合中小批量或打样；双工位双平台交替作业，消除上下料等待时间，产能提升60%-80%，适合大批量生产。
Q8：怎么判断是否需要四轴？

A：看产品形状：平面为主选三轴，圆柱、异形或多面需旋转涂胶则选四轴。看工艺要求：需高密封性无断点胶路时四轴更优。大批量、追求良率选四轴；小批量成本敏感选三轴。
Q9：售后服务包含什么？

A：安装调试、操作培训、终身技术支持、非标定制、常用备件供应。复杂故障可联系厂家远程诊断或上门维修。
Q10：四轴点胶机胶水粘度适配？

A：设备胶水粘度适配主要取决于配置。通过点胶阀、供胶系统、针头和工艺参数进行正确选型与调整，完全具备兼容处理低、中、高粘度胶水的能力。
Q11：设备价格是多少？

A：设备价格范围很广，具体价格主要由配置和功能决定。可以联系客服，告知我们具体需要的点胶工艺（比如产品形状、胶水类型和精度要求），我们会根据您的实际需求进行报价。
