在线式双轨大气等离子清洗机HDH-460Z

HDH-460Z双轨等离子清洗机的定位

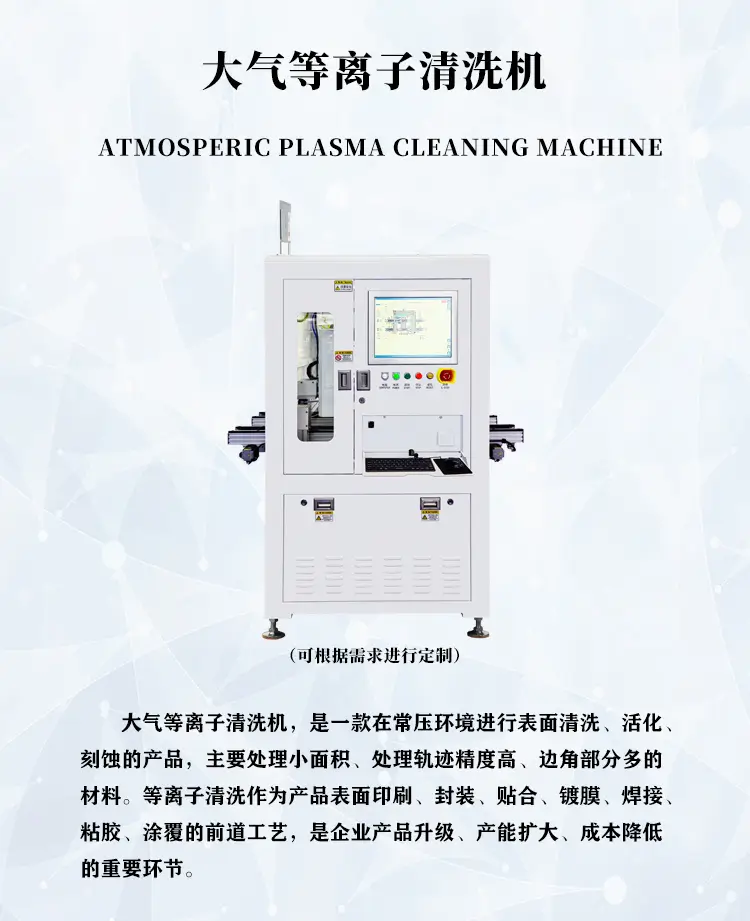

双轨等离子清洗机是什么设备

双轨等离子清洗机是在一条机台上并排布置 A、B 两条输送轨道的大气等离子清洗设备。两条轨道轮流送片：一条轨道上的产品正在处理位接受等离子射流扫描时，另一条轨道同步完成上料或下料，处理完自动切换。HDH-460Z 采用这一结构，整机外形 1501×1100×1800mm，在同类在线设备里属于紧凑机身，适合车间通道较窄、工位有限的产线布置。

为什么选择双轨道结构

单轨道在线机在换料时枪头必须停等，处理节拍被上下料动作拖慢；双轨道结构把「处理」与「上下料」拆到两条轨道上并行，枪头只在两个处理位之间切换，几乎不做无效等待。HDH-460Z 的双轨道还可以单轨使用：小批量试产或打样时关掉一条轨道，按单轨模式运行，量产时再恢复双轨，一台设备覆盖从打样到量产的阶段。

适合哪些产品

处理宽度 60-240mm 可调，产品长度 240mm 以内均可上机，按轨迹清洗的方式对小幅面、需要精准处理区域的产品尤其合适。典型对象包括手环底壳、表壳、手机中框、玻璃盖板、塑胶件、连接器等 3C 电子小件，也覆盖 FPC、PCB 等板类产品的单面处理。若你的产品是整片大基材或需要双面同时处理，建议先做打样评估再确定机型。

A/B双轨交替处理的工作流程

常压等离子射流的产生

压缩空气（CDA）或氮气经过滤减压后送入等离子主机，在电源高频作用下电离形成等离子体，由枪头喷出定向低温射流。活性粒子轰击并改性材料表面，清除脱模剂、油污等有机污染物，同时把表面能提升到利于粘接、印刷、镀膜的水平。全程在常压下进行，无需真空腔体，产品随皮带直接通过处理位，节拍快、可连续生产。

双轨交替的动作时序

以一个完整循环说明：A 轨道产品流入处理位并顶升定位，枪头按轨迹完成扫描；处理期间 B 轨道同步进料，人工或机械手把下一批产品放到 B 轨放料位；A 轨处理完成、产品下降随皮带流出，枪头立即切换到 B 处理位开始扫描；A 轨此时接住刚下料的空治具或新料。两条轨道就这样一处理一补给地轮转，设备开机后持续输出已处理产品。

处理位的定位与防护

处理段配有挡料气缸与顶升气缸：产品到位后挡料气缸拦截，顶升气缸把产品抬离皮带固定，配合侧定位机构保证位置重复精度；处理完成后顶升下降，产品随皮带流向出料端。处理段上方可选装定制遮挡盖板，把射流光与气流限制在处理区域内；设备顶部设抽风口，接外排管道把反应副产物排出车间。

按轨迹清洗是怎么实现的

枪头装在三轴移动平台上，按预先编辑的轨迹对产品逐行扫描，走线宽度、扫描速度、枪头高度都可在程序里设定。对于只需要处理边框、局部粘接面或按键区域的产品，轨迹可以只覆盖有效区域，不做整面扫描，缩短单件处理时间；轨迹程序按产品型号存储，换线时调出对应程序即可，不需要重新示教。

HDH-460Z整机结构与组成

机架与双轨道输送系统

机架主体外形 1501×1100×1800mm（不含指示灯），钣金机罩内集成电气区与轨道区。两条皮带输送轨道各自独立驱动，轨道宽度手动调节，配合侧定位机构适应不同幅宽产品；皮带面高度 930±30mm，与常见流水线、周转台高度一致，对接时不需要额外做高度转换。进出料方向默认左进右出，调整机构后可实现右进左出，适配车间物流方向。

三轴平台与等离子枪头

三轴移动平台携带枪头完成 X/Y/Z 三向定位，枪头处理宽度 2-3mm，可调高度 5-15mm，工作气压 0.08~0.15MPa（标准 0.1MPa）。枪头离产品面越近、扫描越慢，处理强度越高；对热敏感产品可以拉高枪头、提高扫描速度，用多遍轻处理代替单遍重处理，控制表面温升。

等离子主机与电气控制

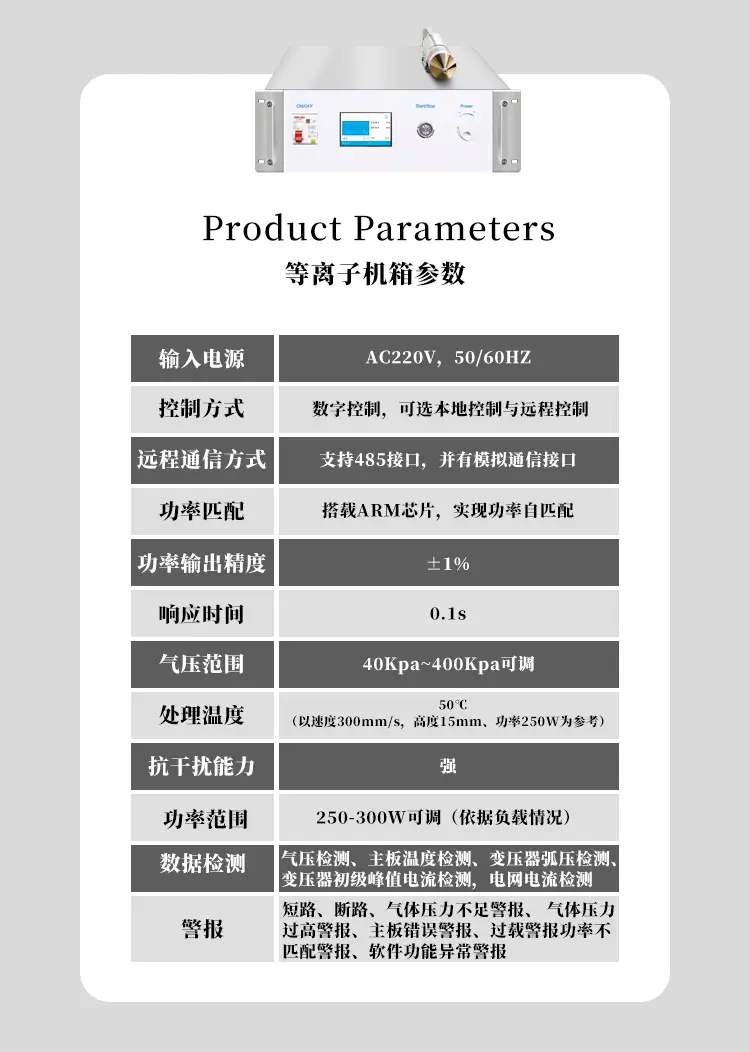

等离子主机尺寸 463×395×159mm，输出功率 250-300W 连续可调，功率芯片自匹配，输出精度 ±1%，响应时间 0.1s。控制层采用 PC+运动控制卡架构，轨迹编辑、参数调用、状态监控都在工控界面完成；主机带 485 接口与模拟通信接口，可接入产线 MES 实现流程卡控。整机电源 AC220V、50Hz、10A，额定功率 2.5KW，普通车间电路即可带动。

扫码、检测与排废配置

设备标配扫码枪位，选配后可在进料端扫描产品或治具条码，处理记录与产品批号绑定上传 MES，满足追溯要求。等离子主机自带检测与报警体系：气压检测、变压器弧压检测、变压器初级峰值电流检测、电网电流检测，出现短路、断路、气压不足、气压过高、主板错误、过载、功率不匹配、软件异常时自动报警停机。排废方面，右侧设 150 出风口，接 φ150mm 外排管道把废气引出车间。

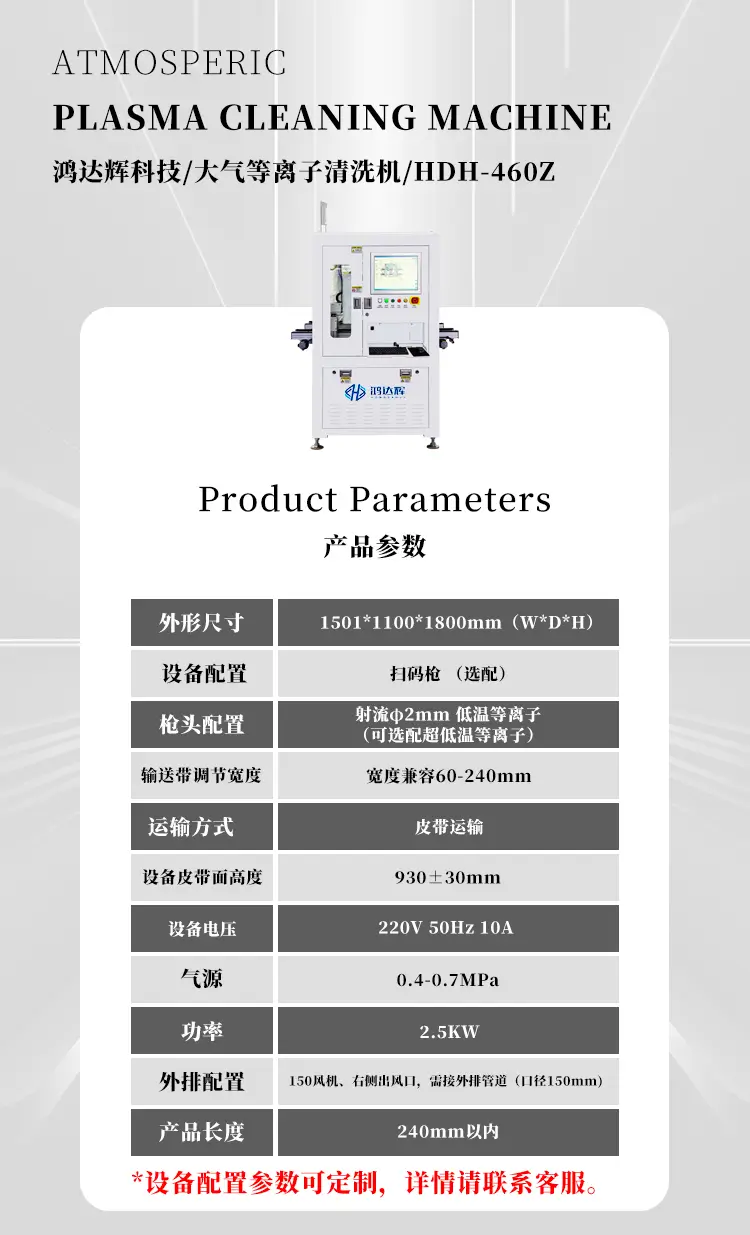

HDH-460Z技术参数逐项说明

幅面与轨道参数

处理宽度 60-240mm 可调，覆盖绝大多数 3C 小件与板类产品的幅宽；产品长度 240mm 以内。轨道宽度靠手动调节机构改变，换产品时按产品宽度把两侧导条调到对应刻度即可，配合侧定位保证产品行进中不偏摆。皮带面高度 930±30mm 可调，对接高度与主流流水线匹配。

电气与气源条件

电源为单相 AC220V、50Hz、10A，整机功率 2.5KW；气源压力要求 0.4-0.7MPa 的稳定压缩空气，建议车间气路加装过滤减压阀，保证进入主机的气体洁净干燥。使用环境为温度 10~35℃、相对湿度不高于 75% 且不结露，设备前后建议预留约 0.8m 的维护空间。

处理能力与工艺窗口

等离子输出功率 250-300W 依据负载情况设定，工作气压 40KPa~400KPa 可调。以扫描速度 300mm/s、枪头高度 15mm、功率 250W 为参考条件，处理位温度约 50℃，产品表面温度低于 60℃，多数塑胶与金属外观件在此条件下不会出现热变形或表面变色。以手环底壳类产品的实际案例为参考，处理后表面达因值可达 36A 以上，满足后续粘接与印刷的附着要求。

排风与厂务配套

设备需要外接 φ150mm 排风管道，右侧出风，排风量建议大于 750m³/h，把等离子反应的副产物与臭氧排出车间；车间侧需要预留管道走向与风机安装位。设备供电与供气接口都在机台后侧，现场按厂务要求图接线接气即可，安装当天可完成通电通气调试。

按轨迹清洗与治具化生产

治具上料适合哪些场景

对尺寸小、数量多的产品，可以把多件产品固定在同一块治具上，随轨道整批通过处理位，一次扫描完成多件处理。治具的定位孔位按产品形状定制，放件取件动作简单，新员工即可上手；治具可循环使用，配合双轨道轮转，上料端始终有治具待命。是否采用治具、治具一板放几件，取决于产品尺寸与处理区域，可在打样阶段一并验证。

MES对接与生产追溯

设备支持接入 MES 系统：进料端扫码枪读取产品或治具条码，处理程序号、等离子功率、扫描速度等工艺参数与条码绑定存档，出料端再次确认，形成完整处理记录。对有流程卡控要求的产品线，MES 可以在未处理或处理不合格时拦截出料，防止漏处理品流入下道工序。

双轨等离子清洗机的应用行业

3C电子：手环、表壳与中框

穿戴类产品的底壳在点胶密封前需要稳定达因值，否则防水胶圈粘接不牢；手机中框在贴胶、组装前处理可提升胶层附着力。双轨设备的节拍与这类产品的人工上料速度匹配，治具化上料让小件处理和批量生产兼顾。

板类产品：FPC与PCB

FPC、PCB 在涂覆阻焊、邦定前用等离子清除表面残留并活化，可改善结合力。相关工艺细节可参考 PCB等离子处理机 一文；显示模组驱动芯片邦定前处理见 COG绑定等离子清洗机。

塑胶与外观件

塑胶外壳喷油、丝印前等离子活化能显著提高油墨附着，减少掉字掉漆；包装盒、标签面的处理见 塑料外盒等离子处理机 与 印刷前等离子处理机。玻璃盖板镀膜前的处理工艺见 玻璃镀膜前等离子清洗机。

其他行业

金属件焊接与涂层前除氧化层、连接器注塑前处理、汽车电子部件粘接前活化等场景，均可按轨迹只处理有效区域。行业方案可结合具体产品在打样时验证，处理效果用达因笔或接触角测量复现。

双轨机型与单机、真空机型怎么选

双轨在线式与单轨在线式的取舍

双轨的价值在于上下料不占用处理时间，适合处理节拍紧、上料频繁的量产线；若产线节拍宽松、产品幅面较大，单轨道机型结构更简单、占地更小。HDH-460Z 双轨可单轨使用，等于两种模式兼顾，先按单轨跑通工艺、再切双轨扩产，设备投资一步到位。

与桌面单机、大气单枪机型的分工

单枪大气等离子处理机（如 大气等离子清洗机HDH-8000L）适合单件大产品或工位式作业，人工持枪或固定枪头处理，灵活但不连线；HDH-460Z 属于在线式等离子清洗机，定位于产线连续作业。两者可以并存：打样与小批量用单机，量产导入在线式。

大气与真空等离子的分工

大气等离子开放处理、节拍快，适合表面单面处理；真空等离子在腔体内四面包围处理，能深入孔内与缝隙，适合批量小件的整体活化，代表机型见 真空等离子清洗机HDH-100。在线式量产线选大气，孔内与复杂结构选真空，两者工艺互补，更多组合见 在线式双轨大气等离子设备HDH-350S。

HDH-460Z常见问题

大气等离子清洗机多少钱一台？

价格随配置浮动：是否加扫码与 MES、是否定制遮挡盖板、治具是否随设备配套、轨道幅宽范围等都会影响报价。把产品尺寸、材料、处理区域和节拍要求提供给厂家，先打样确认工艺，再按配置出报价单，避免为用不到的配置付费。

处理温度会不会损伤产品？

参考工况（速度 300mm/s、高度 15mm、功率 250W）下处理位温度约 50℃，产品表面温度低于 60℃，低于多数塑胶件的软化温度。对温度更敏感的产品，可以降低功率、提高扫描速度、拉高枪头，分多遍处理达到同样的表面能目标。

轨道宽度与产品尺寸怎么匹配？

处理宽度 60-240mm 可调，产品长度 240mm 以内；超出这个幅面的产品需要评估是否换更宽幅机型。换产品时手动调节两侧导条并更换对应治具，轨迹程序调用对应型号即可，不需要改动机械结构。

可以只用一条轨道吗？

可以。HDH-460Z 支持单轨模式：试产、打样或小批量阶段关闭一条轨道，按单轨道运行；量产恢复双轨。两条轨道的控制系统相互独立，切换不需要改接线。

处理效果怎么验证？

常用达因笔：处理前笔液在表面收缩成水珠状，处理后笔液在 2 秒内均匀铺展即达标；要求更高时用接触角测量仪量化。验证达标的产品再进入粘接、印刷工序，附着力提升可以直接用百格测试复核。

可以先打样再决定吗？

支持免费打样。寄送产品实物或说明材料与尺寸，按目标达因值调试工艺并把样品寄回，确认效果后再谈机型与配置；治具结构、遮挡盖板等定制项也可在打样阶段一并确认。

HDH-460Z的打样、交付与售后

免费打样与工艺验证

打样流程：提供产品实物与处理要求 → 厂家按需编辑清洗轨迹 → 处理后用达因笔与百格测试验证 → 寄回样品与工艺参数单。工艺参数单记录功率、速度、枪头高度、气体条件，量产时照单设机即可复现效果。

非标定制与产线对接

遮挡盖板、治具、扫码与 MES 对接、进出料方向、轨道幅宽都可以按产线条件定制。下单前提供车间平面图与上下游设备接口尺寸，厂家出具对接方案与厂务要求清单，避免到场后返工。

交付、培训与质保

标准交付含设备本体、随机工具、操作与保养手册；到场后完成安装调试与操作培训，涵盖轨迹编辑、日常保养与常见报警处理。导轨与传动部件每周涂防锈油一次，机台表面每天清洁一次；整机按合同约定提供全国质保与远程技术支持。
