落地式双Y喷胶机HDH-850LY

更多资料请联系我们
实际参数以实际沟通定制为准。*

HDH-850LY落地式双Y喷胶机产品概述

HDH-850LY落地式双Y喷胶机是鸿达辉科技面向3C电子、汽车电子等行业推出的四轴落地式视觉点胶机，采用X/Y1/Y2/Z四轴结构，在一台设备上集成两个独立作业平台。设备配130万像素工业CCD相机做视觉定位，定位精度±0.025mm、重复精度±0.01mm，X/Y轴最大速度500mm/s。与单工位机型相比，双工位可以一边点胶一边上下料，省去换料等待，工作效率提升约50%。作为一台四轴双工位的落地式点胶机，机柜自带显示屏、控制面板、键盘模块与气压调节区域，接好电源与气源即可投产。

HDH-850LY落地式双Y喷胶机六大核心优势

HDH-850LY的六项核心优势，逐项说明如下。

优势一：一体双工位，无间隙工作

Y1、Y2两个作业平台独立运转：一个平台在点胶时，另一个平台可以同时上料、下料，设备不需要停下来等人工换料。对节拍要求稳定的批量生产来说，两个平台交替运行能把上下料的等待时间藏进生产节拍里，实际产出更平稳。

优势二：视觉定位，操作简单

CCD相机自动识别工件实际位置并补偿来料偏差，操作人员不需要掌握复杂的机械坐标知识，经简单培训即可上手；同时省去为每款产品制作精密治具的费用与换线时间。

优势三：双工位设计，产能更稳

双平台交替进出料，相比单工位机型工作效率提升约50%。产能预估更准确，不会因为上下料占机而出现产量波动。

优势四：一机多用，多种胶阀任意搭配

支持搭配热熔胶阀、喷雾阀、硅胶阀、顶针阀、回吸阀、针筒等多种点胶阀，更换阀体即可切换工艺，一台设备覆盖多种胶水与产品，换产成本低。

优势五：精密气控，出胶稳定

气压调节区域集中在机身正面，调压直观；配合品牌气动元件，胶量输出稳定，减少断胶、拉丝等异常。

优势六：性能稳定，可持续生产

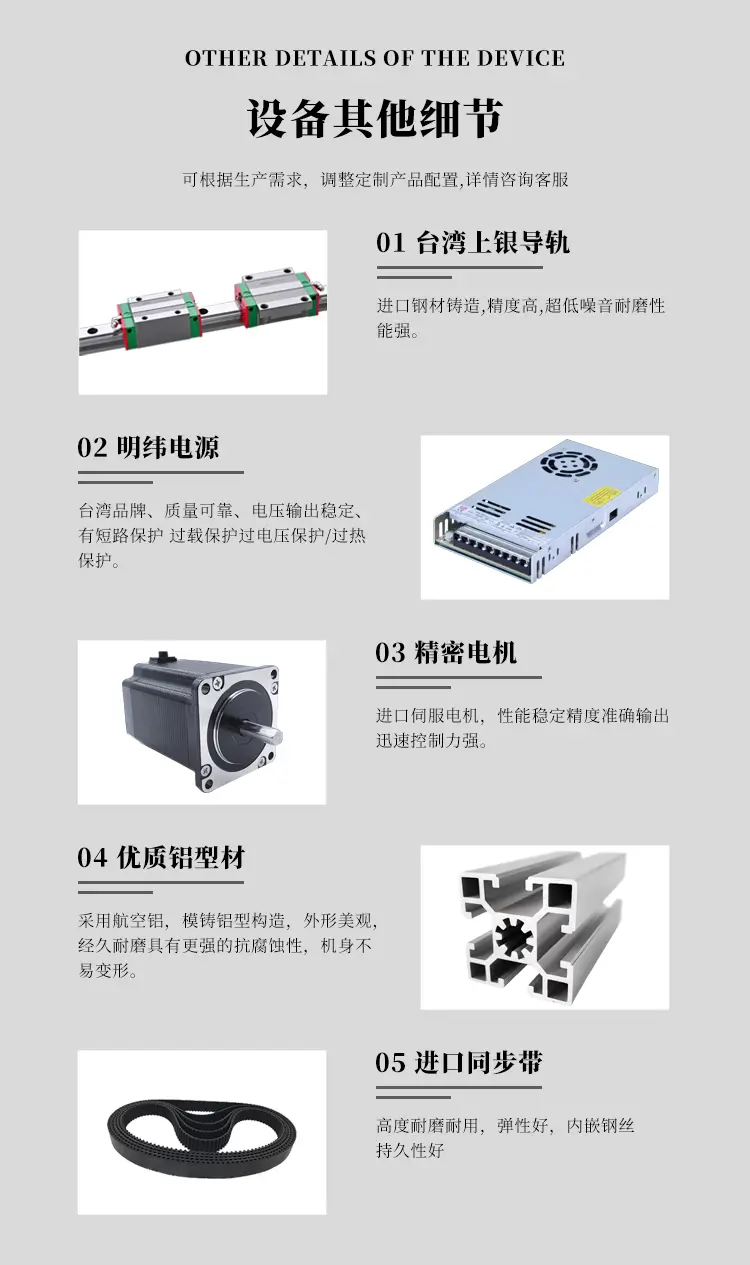

伺服电机加精密丝杆模组传动，配合工业级电源与运动控制系统，结构刚性好，可长时间连续运行。

HDH-850LY落地式双Y喷胶机技术参数详解

HDH-850LY的核心参数整理如下，与上方参数图一致。

• 结构：落地式 · 轴数4轴（X/Y1/Y2/Z）
• 工作范围：500×300×300×100mm（对应X/Y1/Y2/Z四轴行程）
• 定位精度：±0.025mm
• 重复精度：±0.01mm
• 最大速度：X轴500mm/s、Y轴500mm/s、Z轴250mm/s
• 工作台负载：15KG · Z轴负载：6.4KG
• 外形尺寸：800×810×1397mm（L×W×H） · 设备重量：285KG
• 视觉系统：130万像素工业CCD相机
• 编程方式：视觉+PC机编程
• 电源：单相AC220V、10A、50/60Hz · 气源：最小气压0.5MPa，气源清洁

两点说明：一是定位精度±0.025mm与重复精度±0.01mm是两个口径——前者指运动到目标位置的整体偏差，后者指反复回到同一位置的一致性，与同行机型对比参数时，请先确认对方标注的是哪一种，避免误判；二是设备配置参数可按产品定制，工作范围、点胶阀、视觉配置均可调整，实际以双方确认的配置清单为准。

HDH-850LY整机结构与操作部件布局

龙门式双Y平台

HDH-850LY采用龙门式双Y结构，X轴横跨双Y平台，Y1、Y2两个工作台分别承载工件，Z轴带动点胶头上下运动，是一台标准的落地式四轴点胶设备。点胶行程和轴数可根据产品大小及需求定制，遇到超出标准行程的产品可与厂家确认定制方案。

操作与维护部件布局

机身正面集中布置了显示屏、控制面板与键盘模块，调机与编程在机前即可完成；气压调节区域设在侧面，调压直观；三色灯实时提示设备运行、待机与报警状态，产线管理人员远距离即可判断机况；前电控箱门方便检修，散热风扇保证长时间运行的散热需求。

HDH-850LY一机多用：六种点胶阀与适用胶水

六种点胶阀，按工艺切换

HDH-850LY可根据生产需要搭配不同点胶阀：热熔胶阀适用于热熔胶、颗粒胶、胶棒、胶块；喷雾阀适用于三防漆、水性胶、UV胶等；硅胶阀适用于硅胶、玻璃胶、油脂等；顶针阀适用于粘稠度较低的胶水；回吸阀适用于粘稠度较高的胶水；针筒则适用于各种胶水的少量点涂。

标配热熔胶压电阀

整机标配热熔胶压电阀，压电驱动出胶一致性好，适合热熔胶类工艺的连续生产；其余阀体按工艺选配，更换后即可投入使用。

HDH-850LY一体双工位：边点胶边上下料

双平台无缝衔接

这台落地式双Y喷胶机的核心价值，在于把上下料时间从生产节拍里"藏"起来：平台一点胶时，操作人员在平台二完成上下料；程序切换后平台二立即开始点胶，平台一同时换料，工件点胶无缝衔接，设备无需中断工作等待。

与单工位、桌面式方案的取舍

相比单工位机型，HDH-850LY的工作效率提升约50%，适合批量大、节拍紧的产品；如果产量没那么大、产品种类又多，也可以先对比桌面式方案的投入产出，参考这篇桌面式全自动点胶机怎么选，再决定上落地式还是桌面式。

HDH-850LY的CCD视觉定位系统

2D/3D多种识别模式

视觉系统由鸿达辉自主研发，配130万像素工业CCD相机，支持2D/3D、本体识别、抓边等多种视觉识别模式：来料有旋转、平移或形变时，相机在点胶前识别工件实际位置并生成补偿坐标，免精密治具，直接点胶。

视觉标定补偿与可扩展模块

系统具备超窄边框台阶定位、视觉标定补偿、路径优化等功能，配合高精度、高质量、高效率、高重复的出胶控制，可应对窄边框、小间距这类对位置要求苛刻的产品。按工艺需要还可定制加入加热模块、自动称重、自动清胶、激光测高、自动上下料等功能模块。

HDH-850LY可运行轨迹与编程方式

九类可运行轨迹

可画点、线、弧、四边形及不规则曲线连续补间输入程序，具备单点、单直线、多段线、直线和圆弧组合线段、曲线、圆弧、三点圆、凹槽填充、3D喷涂等九类轨迹能力，覆盖平面点、线、面及三维喷涂类工艺，是这款落地式双Y喷胶机适应多品种产品的关键。

视觉+PC机编程

编程方式为视觉+PC机编程：用相机示教取点，在PC上编辑轨迹与工艺参数，程序可保存复用，换产时调出程序微调即可；控制部分由独立运动控制器完成，四轴联动插补，轨迹过渡平滑。

HDH-850LY适用行业与厂家支持

厂家支持：从打样到质保

鸿达辉为厂家直销，整机保修一年，并提供免费打样、免费培训、技术指导、免费设计、非标定制与全国质保六项支持。寄样试胶可以先用你的产品验证工艺，再决定是否投产。

典型应用行业

应用广泛：半导体产品、PCBA板、线路板、汽车配件、电子数码、家用电器、五金工具配件、玩具、LED灯具、显示屏、医疗器械等行业均可适用。汽车电子类应用可参考这条ECU控制模块线路板案例，了解同类工件的双工位点胶做法。

HDH-850LY机器点胶的价值

人工点胶与机器点胶的差距

人工点胶耗时耗力，随意性大、胶量不稳定、浪费材料，且人员流动性大、管理与培训不易；机器点胶一台可相当于3到5人，重复度高、胶量一致性好、操作简单一键出胶，从时间、效率、耗材三个环节降低成本。

关于鸿达辉科技

鸿达辉科技2013年诞生于深圳，十余年设备生产经验，是研发生产点胶机、等离子清洗机、辅料贴装机等各类自动化设备的源头厂家，支持非标定制，可随时来厂试样，质量售后有保障。

HDH-850LY落地式双Y喷胶机常见问题

HDH-850LY的双工位比单工位效率高多少？

约50%。双工位是一边点胶、一边上下料，省掉的是上下料占机时间；具体提升幅度与产品上下料耗时占比有关，上下料占机越长的产品提升越明显，可寄样实测节拍。

HDH-850LY的定位精度和重复精度分别是多少？

定位精度±0.025mm，重复精度±0.01mm。两者口径不同：定位精度是走到目标位置的整体偏差，重复精度是反复回到同一位置的一致性，选型对比时请确认同行标注的是哪一种。

HDH-850LY能点哪些胶水？

这台落地式双Y喷胶机按阀体搭配覆盖面很广：热熔胶阀对应热熔胶、颗粒胶、胶棒、胶块；喷雾阀对应三防漆、水性胶、UV胶；硅胶阀对应硅胶、玻璃胶、油脂；顶针阀适合低粘度胶水；回吸阀适合高粘度胶水；针筒可少量点涂多种胶水。整机标配热熔胶压电阀。

HDH-850LY支持哪些轨迹和编程方式？

轨迹支持单点、单直线、多段线、直线圆弧组合、曲线、圆弧、三点圆、凹槽填充、3D喷涂九类；编程为视觉+PC机编程，相机示教取点、PC编辑程序，程序可保存复用，换产只需调出程序微调。

HDH-850LY的交期和售后怎么做？

厂家直销并提供免费打样、免费培训、技术指导、免费设计、非标定制与全国质保；可寄样来厂试胶验证工艺，具体交期与配置清单请联系鸿达辉销售确认。
